Ниппели, штуцеры и переходники для манометров: разбираемся в резьбах

Эффективная работа систем контроля давления невозможна без надежной интеграции измерительных приборов в технологическую линию. Соединительные элементы выполняют роль критически важного интерфейса, обеспечивающего механическую фиксацию устройства и герметичную передачу давления от среды к чувствительному элементу. В современных сетях этот узел подвергается воздействию высоких нагрузок, вибраций и химически активных веществ, что предъявляет жесткие требования к качеству арматуры. Экспертную поддержку в комплектации таких узлов оказывает наша компания, поставляющая сертифицированное оборудование для сложных промышленных условий.

Понимание специфики манометрических соединений необходимо для предотвращения аварий и минимизации погрешностей измерений. Различия в региональных инженерных школах и отраслевых регламентах привели к сосуществованию множества стандартов. Это делает подбор комплектующих задачей, требующей детального анализа параметров каждого конкретного узла.

Основные стандарты резьбы для манометрических приборов

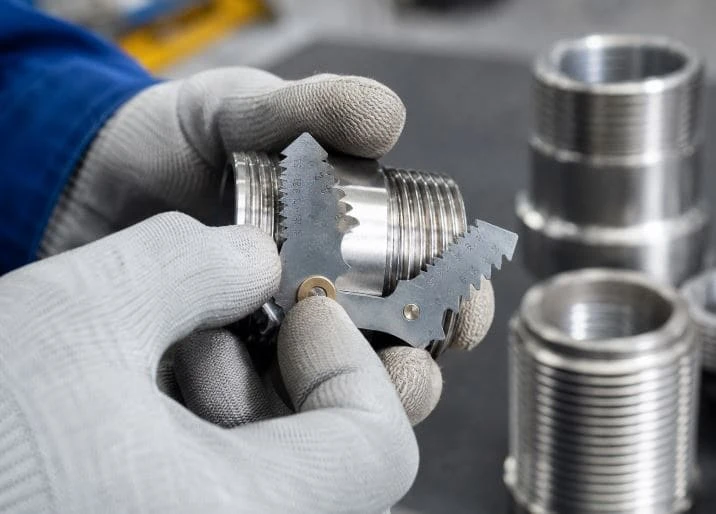

Для правильного сопряжения прибора с арматурой необходимо учитывать геометрические параметры профиля, шаг витков и систему измерения. Использование неподходящего стандарта приводит к повреждению металла и невозможности обеспечить герметичность даже с уплотнительными материалами. В каталоге представлены современные манометры, соответствующие актуальным государственным стандартам и международным регламентам.

Метрическая резьба в отечественных стандартах

Метрическая резьба является базовой для приборов, произведенных в России и странах СНГ (ГОСТ 2405-88). Основной характеристикой выступает номинальный диаметр и шаг в миллиметрах. Угол профиля витка составляет 60 градусов, что гарантирует надежное механическое сцепление деталей при монтаже.

В зависимости от габаритов измерителя выделяют следующие типоразмеры:

• М10х1 — для компактных моделей с диаметром корпуса 40 мм;
• М12х1,5 — подходит для среднего размера (50 и 63 мм);
• М20х1,5 — наиболее распространенный размер для промышленного оборудования с корпусом 100, 160 и 250 мм.

Трубная цилиндрическая резьба стандарта G

Дюймовая цилиндрическая резьба с обозначением G (ISO 228-1) преобладает в оборудовании европейского производства. Главным отличием является угол профиля витка 55 градусов. Из-за разницы в геометрии соединения G1/2 и М20х1,5 невозможно состыковать без деформации, несмотря на внешнее сходство диаметров.

Применение данного стандарта обусловлено механической прочностью и устойчивостью к вибрациям. В промышленном секторе чаще встречаются размеры G1/4 для небольших устройств и G1/2 для стационарных установок. При монтаже таких узлов обязательно используются прокладки, так как цилиндрическая форма не обеспечивает плотность только за счет прилегания витков.

Конические стандарты резьбы NPT и BSPT

Конические резьбы (NPT по стандарту ANSI/ASME B1.20.1 и R/Rc по BS 21) отличаются сужающимся профилем. Механизм герметизации основан на принципе «металл к металлу»: при вкручивании происходит прогрессирующее смятие витков, полностью перекрывающее пути для утечки среды.

Особенности эксплуатации:

• Отсутствие прокладок — герметичность обеспечивает сама геометрия, хотя иногда применяется ФУМ-лента для облегчения процесса.
• Высокое давление — такие решения предпочтительны для гидравлических систем с экстремальными нагрузками.
• Ограниченность повторного монтажа — из-за деформации при каждой затяжке ресурс соединения ограничен.

Классификация и назначение соединительных элементов

Выбор конкретного фитинга определяется архитектурой точки замера: типом резьбы на приборе и конфигурацией ответной части на трубопроводе. Каждая деталь решает специфическую задачу — от простого удлинения линии до согласования принципиально разных систем присоединения.

Ниппели и муфты в манометрических узлах

Ниппель представляет собой полый цилиндр с наружной резьбой с обеих сторон. Его используют как промежуточное звено для соединения элементов с внутренней резьбой. Например, если игольчатый клапан и импульсная трубка имеют гнезда типа «мама», он становится необходимым соединителем. Переходные модели позволяют одновременно изменить диаметр линии, что упрощает обвязку КИПиА.

Муфта, напротив, снабжена внутренней резьбой и служит для стыковки двух штуцеров. Особое значение имеет стяжная муфта с обратной резьбой, позволяющая фиксировать прибор в нужном положении без его вращения вокруг своей оси. При затягивании она одновременно притягивает штуцер и ответный патрубок, создавая плотное торцевое уплотнение.

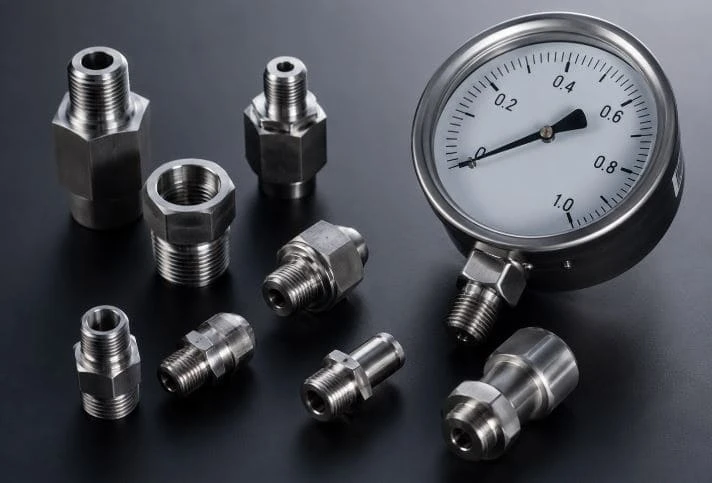

Переходные фитинги и футорки

Переходники — востребованная категория при модернизации систем, где требуется заменить отечественное оборудование на импортный аналог. Футорка является частным случаем такого элемента: она имеет наружную резьбу большего диаметра, а внутреннюю — меньшего. Деталь вкручивается в посадочное гнездо, адаптируя его под конкретный прибор.

Основные сценарии применения:

• Согласование стандартов — например, переход с М20х1,5 на трубную G1/2.
• Изменение размера — подключение резьбы М12х1,5 к линии с выходом М20х1,5.
• Защита резьбы — использование латунного изделия как расходной детали, изнашивающейся вместо дорогого корпуса клапана.

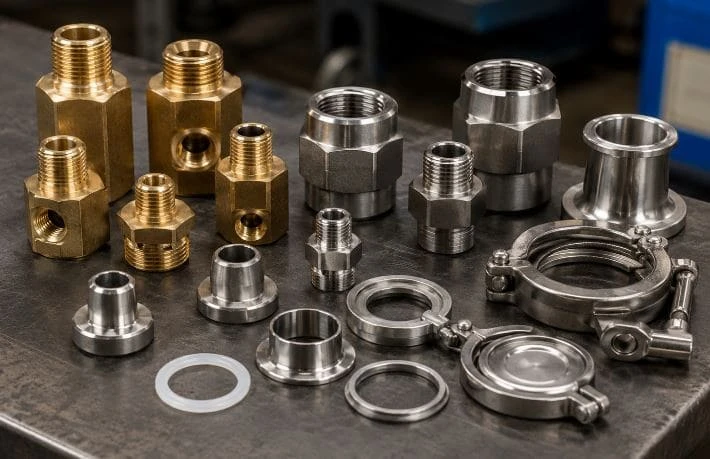

Бобышки для монтажа на трубопровод

Бобышка — это массивный приварной фитинг, устанавливаемый непосредственно на трубу. Она создает необходимую толщину стенки для нарезания резьбы или установки запорной арматуры. Без нее тонкостенные трубы не смогли бы обеспечить надежную фиксацию тяжелого устройства.

Классификация бобышек:

• По форме: прямые (для горизонтальных участков) и скошенные (для монтажа на изгибах).
• По высоте: выбирается с учетом теплоотвода; для горячих сред используют длинные элементы, защищающие чувствительные части прибора от перегрева.

Посмотреть доступные варианты можно в разделе отборные устройства.

Соединения «Кламп» (Clamp) и быстросъемные решения

В отраслях с высокими санитарными требованиями (пищевая, фармацевтическая промышленность) применяются безрезьбовые соединения типа Clamp. Конструкция включает два штуцера, уплотнительное кольцо и фиксирующий хомут. Главное преимущество — возможность оперативной разборки узла для стерилизации без специального инструмента.

Для мобильных систем и периодических замеров востребованы быстросъемные решения с нажимными пластинами. Они фиксируются на резьбе одним нажатием. Внутри расположен силиконовый или резиновый уплотнитель, который прижимается к торцу ниппеля, обеспечивая мгновенную герметизацию без потери рабочей среды.

Конструктивные особенности присоединительных штуцеров

Внутренняя геометрия штуцера определяет способ фиксации уплотнителя и безопасность эксплуатации. Конструкция торцевой части напрямую влияет на то, насколько легко будет обеспечить герметичность системы без чрезмерных механических усилий.

Сосковые и безсосковые штуцеры

Сосковый штуцер — стандарт для большинства промышленных приборов. Его особенность — небольшой цилиндрический выступ (сосок) на торце, который центрирует прокладку и предотвращает ее смещение внутрь канала. Это критично при использовании мягких материалов (фторопласт, резина), которые при сжатии могут деформироваться и перекрыть подачу среды.

Безсосковые варианты имеют плоский торец и применяются с твердыми прокладками — медными или фибровыми кольцами. В таких соединениях геометрия гнезда должна быть строго выверена. Это решение упрощает конструкцию, но требует высокой квалификации монтажника и идеальной чистоты поверхностей.

Уплотнения для систем высокого давления

Для работы в условиях свыше 100 МПа традиционные плоские прокладки неэффективны. В таких ситуациях применяют методы, основанные на геометрии конуса.

Уплотнение конус по конусу

Механизм основан на сопряжении двух конических поверхностей с различием в углах (например, 59° и 60°). При затягивании возникает линейный контакт металла, создающий высокое удельное давление. Это позволяет обходиться без мягких элементов. Решение востребовано в гидравлических прессах и испытательных стендах.

Сферические уплотнения

Здесь торец имеет форму полусферы, упирающейся в конусное гнездо. Преимущество — нечувствительность к небольшим перекосам относительно оси. Сфера всегда находит точку контакта, обеспечивая плотность даже при отклонении подводящей трубки.

Разгрузочные и дренажные отверстия в штуцерах

Безопасность при демонтаже обеспечивает разгрузочное отверстие в боковой стенке штуцера. Это канал для контролируемого сброса остаточного давления. При откручивании соединение разгерметизируется раньше, чем резьба полностью выйдет из зацепления. Если в линии осталась среда, она выйдет через это отверстие, сигнализируя об опасности.

Вспомогательная арматура и защитные устройства

Установка измерителя напрямую в бобышку оправдана только в простейших системах. В промышленности между точкой отбора и прибором монтируют защитный комплекс, позволяющий обслуживать узел без остановки процесса и предохраняющий механизмы от разрушения.

Запорно-регулирующая арматура и игольчатые клапаны

Игольчатые клапаны — основной элемент обвязки. Конструкция с длинным конусным штоком позволяет плавно открывать канал, предотвращая гидроудары, способные повредить чувствительную трубку Бурдона. Такие устройства рассчитаны на давление до 40 МПа.

Трехходовые краны необходимы для сервиса. Они имеют положение, в котором манометр отсекается от магистрали и соединяется с атмосферой для проверки «нуля» и безопасного демонтажа. Современные модели часто снабжаются дренажным винтом для разгрузки давления.

Мембранные разделители для агрессивных сред

Если среда вязкая, агрессивная или склонна к кристаллизации, использовать обычные штуцеры нельзя. Мембранный разделитель служит физическим барьером, передавая давление через гибкую пластину. Для таких задач поставляются специализированные разделители сред, адаптированные под различные составы.

Принцип работы:

• Изоляция: агрессивная среда воздействует только на одну сторону мембраны.
• Трансляция: полость за мембраной заполнена нейтральной жидкостью (силиконовым маслом).
• Результат: замер происходит через посредника без контакта с опасной средой.

Устройства гашения пульсаций и охлаждения

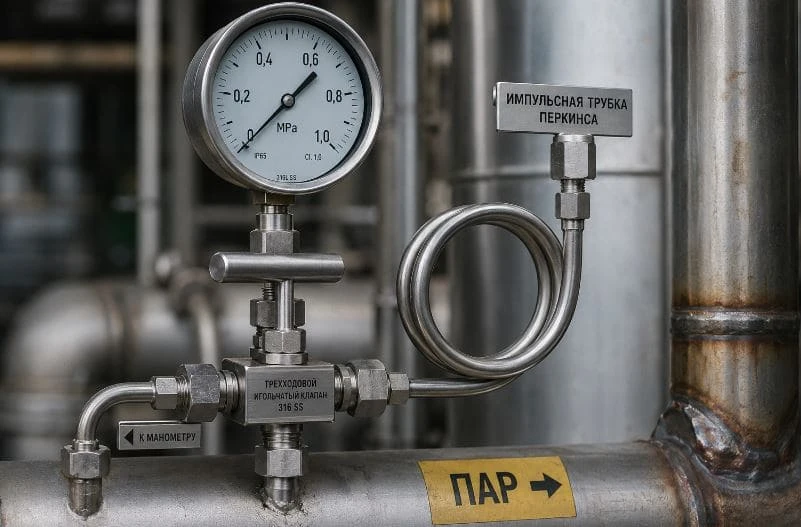

Демпферные трубки (Перкинса или петлевые) необходимы при работе с паром. Их форма способствует конденсации пара: прибор контактирует с остывшим конденсатом, что защищает его детали от температурной деформации.

Для гашения механических колебаний применяют игольчатые демпферы — вставки с регулируемым сечением. Заужая канал, они усредняют скачки давления, обеспечивая плавное движение стрелки и увеличивая ресурс зубчатого механизма.

Вентильные блоки и устройства зажима трубок

Для автоматизации применяются многовентильные клапанные блоки, объединяющие функции отсечки, дренажа и калибровки. Они позволяют проводить проверку или демонтаж без остановки подачи среды в магистрали.

В импульсных линиях часто используют соединения с зажимными кольцами (ЗУК). Технология позволяет фиксировать стальные трубки без сварки. При затягивании гайки кольца врезаются в поверхность, создавая герметичный стык, устойчивый к вибрациям, что упрощает монтаж в стесненных условиях.

Правила выбора и обеспечения герметичности соединений

Долговечность узла зависит от совпадения резьб, совместимости материалов и соблюдения технологии затяжки. Ошибки при монтаже приводят к микротрещинам в латунных фитингах или постепенной разгерметизации системы.

Подбор материалов под рабочую среду

Материал выбирают исходя из агрессивности среды. Латунь популярна для водоснабжения и сжатого воздуха (до 16–25 МПа). Стальные фитинги применяют в гидравлике (до 40 МПа); они прочнее, но требуют оцинковки.

Для пищевой и химической индустрии обязательна нержавеющая сталь. Она выдерживает экстремальные температуры и не загрязняет среду. Однако нержавейка склонна к закусыванию резьбы, поэтому рекомендуется использовать антизадирные пасты.

Технологии герметизации резьбовых стыков

Способ уплотнения зависит от стандарта. Цилиндрические резьбы (М и G) всегда требуют вспомогательных элементов.

Надежные способы:

• Медные шайбы: для высоких давлений и температур; перед установкой их желательно отжечь для мягкости.
• Фторопластовые кольца: химическая стойкость, но могут требовать подтяжки при перепадах температур.
• Bonded Seals: металлические шайбы с резиновой кромкой, гарантирующие плотность при минимальном усилии.

Алгоритм безопасного монтажа и контроля

Перед работами убедитесь в отсутствии давления и чистоте поверхностей. При вкручивании усилие прикладывайте только к шестиграннику на штуцере. Вращать прибор за корпус запрещено — это нарушает калибровку.

После монтажа обязателен контроль герметичности (мыльный раствор для газа, выдержка под нагрузкой для жидкостей). При использовании конической резьбы помните: если течь не устранилась после легкой подтяжки, узел нужно перепаковать, так как чрезмерная сила разрушит витки.

Безопасная работа КИПиА зависит от правильности подбора арматуры. Использование подходящих ниппелей, переходников и защитных устройств позволяет согласовать стандарты и обеспечить надежность. В нашей компании инженеры проводят профессиональный подбор комплектующих, гарантируя соответствие техническим условиям объекта. Системный подход к материалам и соблюдение технологии монтажа обеспечивают долговечность узлов в любых условиях.
