Защитные гильзы для термометров: материал, длина, конструкция
Надежность промышленного контроля температурных режимов зависит от физической целостности чувствительных элементов оборудования. Постоянный контакт приборов с агрессивными химическими реагентами, высоким давлением и стремительными потоками жидкостей или газов приводит к их ускоренному износу и выходу из строя.
Защитные гильзы (термокарманы) служат физическим барьером, принимающим на себя неблагоприятные факторы внешней среды. Они полностью изолируют датчики измерительных приборов и автоматики (КИПиА), что позволяет проводить регулярное обслуживание, калибровку или замену термометров без нарушения герметичности технологической системы и остановки производства.
Классификация термогильз по исполнению и способу установки
Условия эксплуатации температурных датчиков на промышленных объектах накладывают жесткие требования к их монтажу и исполнению. Ниже рассмотрены базовые модификации защитных гильз и инженерные сценарии их интеграции в технологические трубопроводы и резервуары.
Влияние профиля погружной части на эксплуатационные свойства
Геометрический профиль штока определяет механическую жесткость конструкции и тепловую инерционность всей измерительной системы. В инженерной практике выделяют три ключевых варианта исполнения погружной части, ориентированных на определенные условия эксплуатации.
Прямой профиль характеризуется постоянным наружным диаметром по всей длине термочехла. Обладая наибольшей площадью контакта со средой и значительной массой, такие изделия отличаются повышенной тепловой инерцией, из-за чего отклик прибора на изменение температуры замедляется. Ступенчатые модели имеют два выраженных участка с разным диаметром, что позволяет уменьшить массу наконечника в рабочей зоне и ускорить теплопередачу без критического снижения общей прочности.
Конический профиль предусматривает плавное уменьшение диаметра от основания к донышку. Данная геометрия обеспечивает баланс между механической прочностью и быстродействием измерительного узла. Конические термокарманы наиболее эффективно распределяют изгибающие усилия от набегающего потока, что делает их оптимальным выбором для высокоскоростных технологических линий.
Конструктивные различия цельноточеных и сварных моделей
Цельноточеные модели представляют собой наиболее прочный класс защитной арматуры. Их производят методом глубокого сверления и последующей прецизионной обработки на токарных станках из единого круглого проката стального прутка. Полное отсутствие сварных швов в погружной части исключает появление скрытых дефектов, пор или микротрещин. Такие изделия используют в ответственных технологических контурах, включая трубопроводы атомных электростанций, магистральные газопроводы и криогенные установки по проекту сжиженного природного газа.
Сварные составные аналоги собирают из нескольких элементов — бесшовной металлической трубы и приваренного к ней глухого донышка. Изготовление таких моделей доступнее и проще, что делает их востребованными в системах с умеренными эксплуатационными нагрузками. Качество сварного шва контролируют методами заводской дефектоскопии, однако его наличие накладывает ограничения на предельные нагрузки. Применение обычно ограничивается вспомогательными системами вентиляции, теплоснабжения и водоочистки, где отсутствуют резкие скачки давления.
Штуцерные резьбовые соединения и методы их уплотнения

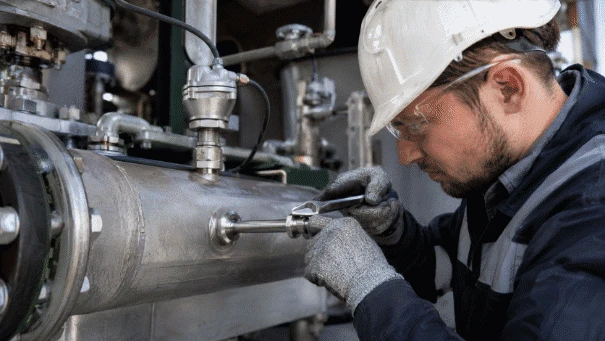

Резьбовые штуцерные гильзы устанавливают непосредственно в приваренные к трубопроводу бобышки (резьбовые патрубки). Данный метод монтажа удобен благодаря простоте проведения работ и высокой ремонтопригодности. При плановой замене или поверке датчика термокарман можно быстро выкрутить стандартным ключом. Присоединение осуществляют с помощью стандартных промышленных резьб: метрической М20х1,5 или дюймовой трубной G1/2".
Для обеспечения герметичности стыка в условиях температурных расширений применяют специализированные уплотнительные материалы.
| Уплотнительный материал | Область применения и особенности |
|---|---|
| ФУМ-лента | Обеспечивает легкий монтаж и демонтаж при температурах среды, не превышающих предел термической стойкости фторопласта |
| Паронитовые прокладки | Устанавливаются под торец для создания надежного барьера в неагрессивных жидких средах |
| Медные шайбы | Деформируются при затяжке резьбы, гарантируя высокую плотность соединения при повышенных температурах |
| Сантехнический лен с герметиком | Применяется как бюджетный вариант в системах горячего и холодного водоснабжения |
Вварные термогильзы для бескомпромиссной герметизации
Вварные модели не имеют резьбовых или фланцевых разъемных элементов для фиксации. На их корпусе предусмотрена специальная фаска под приварку, благодаря чему изделие жестко интегрируется в технологическую систему с помощью ручной дуговой или аргонодуговой сварки. Такой подход полностью исключает появление утечек рабочей среды, что делает вварной метод незаменимым при работе со сверхопасными, токсичными, радиоактивными и взрывоопасными газами и жидкостями.
Обратной стороной герметичности является сложность проведения ремонта. Изделие невозможно извлечь простым слесарным способом — для демонтажа требуется проведение огневых работ, включающее вырезку фрагмента трубопровода или шлифовальное срезание сварного шва. По этой причине вварные термокарманы проектируются с огромным запасом прочности и устанавливаются только на участках, где технологический регламент категорически запрещает разъемные соединения.
Фланцевый монтаж в химической и нефтехимической промышленности
Фланцевые защитные гильзы оснащаются опорным фланцем, геометрические параметры которого соответствуют требованиям ГОСТ, DIN или ANSI. Крепление к ответному фланцу на патрубке трубопровода осуществляется с помощью болтов или шпилек, между которыми укладывается межфланцевая прокладка, соответствующая химическим свойствам измеряемой среды. Конструкция сочетает в себе высокую механическую прочность, способность выдерживать экстремальные давления и относительную простоту демонтажа для проведения очистки корпуса от налипающих отложений.
В нефтехимической отрасли фланцевые модели применяются на технологических колоннах, реакторах и трубопроводах, транспортирующих сырую нефть, мазут и кислые гудроны. Для систем, подверженных сильным температурным деформациям, инженеры используют специализированные соединения типа Vanstone. В этой конструкции опорный фланец может свободно вращаться вокруг оси до момента финальной затяжки крепежа, что снимает избыточные монтажные напряжения с тела термокармана и значительно снижает риск его растрескивания при температурных циклах.
Защитные оправы для стеклянных приборов измерения
Металлические защитные оправы разработаны специально для монтажа хрупких жидкостных стеклянных термометров типа ТТЖ-М. Конструкция представляет собой полую металлическую гильзу, состоящую из верхней сквозной головки с резьбой М27х2 для позиционирования шкалы прибора и нижней закрытой ножки, куда помещается стеклянный капилляр. Оправа защищает стеклянную колбу от разрушительного давления потока и случайных внешних ударов.
По пространственной конфигурации защитные оправы делятся на два типа:
- Прямые оправы — ось термометра полностью совпадает с осью ножки, их применяют при вертикальной установке на горизонтальных участках трубопроводов;
- Угловые оправы — имеют изгиб корпуса под углом 90 градусов, что позволяет комфортно считывать показания вертикальной шкалы при боковом монтаже.
Влияние химических и температурных факторов на подбор сплавов
Правильный выбор материального исполнения защитной гильзы является основой надежности всего измерительного КИПиА. Игнорирование химической активности среды или температурных режимов приводит к быстрой деградации структуры металла и последующему разрушению чехла.
Медные сплавы и углеродистые стали в неагрессивных системах
Медные и латунные сплавы представляют собой экономичное решение для систем с низкими рабочими параметрами. Главным преимуществом этих металлов является исключительная теплопроводность, сводящая к минимуму тепловую инерцию датчика и обеспечивающая быструю реакцию на колебания температуры. Однако механическая прочность меди резко падает при нагреве, а химическая стойкость ограничивается неагрессивными средами, такими как вода, воздух или нейтральные газы при температуре до 160 °C и давлении не более 6 бар.
Для более жестких условий, где среда остается нейтральной, но давление и температура выше, применяется конструкционная углеродистая Сталь 20. Этот материал сопротивляется механическим нагрузкам и сохраняет свои свойства при нагреве до 400 °C и давлениях до 25 бар. Типичными сценариями применения Стали 20 являются закрытые контуры отопления предприятий, магистрали циркуляции технических масел и тепловые пункты коммунальных хозяйств.
Коррозионностойкие нержавеющие стали общего и специального назначения
Нержавеющие стали хромоникелевой группы наиболее востребованы в промышленном приборостроении. Базовая марка 08Х18Н10 (AISI 304) широко применяется в пищевой и фармацевтической промышленности благодаря гигиеничности, легкости санитарной обработки и устойчивости к умеренно агрессивным органическим кислотам. Для тяжелого машиностроения и энергетики стандартом стала сталь 12Х18Н10Т (AISI 321), легированная титаном. Добавление титана связывает углерод в стабильные карбиды, что предотвращает развитие опаснейшей межкристаллитной коррозии. Эта сталь стабильно работает при температурах до 600 °C и статических давлениях до 50 МПа.
В условиях, когда среда содержит активные галогены, хлориды или концентрированные минеральные кислоты, применяется специализированная аустенитная сталь 10Х17Н13М2Т (AISI 316Ti). Наличие молибдена повышает сопротивляемость сплава питтинговой (точечной) коррозии, способной проесть сквозные микроотверстия в тонкой стенке. Этот сплав незаменим при контакте с морской водой, в технологических линиях целлюлозно-бумажных комбинатов, а также на химических производствах. Для подбора оптимальной конфигурации оборудования под агрессивные среды вы можете изучить специализированный каталог оборудования КИПиА.
Жаропрочные сплавы и конструкционная керамика для экстремального нагрева
При работе в условиях сверхвысоких температур обычные нержавеющие стали быстро теряют жесткость из-за ползучести металла. В энергетическом секторе на паропроводах с температурой до 570 °C применяется жаропрочная низлегированная сталь 12Х1МФ. Если же процесс протекает при температурах от 800 °C до 1050 °C (например, в камерах сгорания газовых турбин), используются специализированные никель-хромовые жаропрочные сплавы, такие как ХН78Т или марки Inconel, обладающие высочайшим сопротивлением газовой коррозии.
Для экстремальных температурных режимов в диапазоне от 1100 °C до 1800 °C металлические сплавы становятся неприменимыми. В таких условиях защитные чехлы изготавливают из высокотехнологичной конструкционной керамики. Модели из карбида кремния успешно работают при нагреве до 1600 °C в условиях сильного абразивного воздействия золы, а сверхчистая алюмооксидная керамика способна выдерживать пиковый нагрев до 1800 °C в окислительных и восстановительных газовых средах, обеспечивая изоляцию платиновых термопар от разрушения.
Специализированные жаропрочные и высокостойкие сплавы
В тех случаях, когда коррозионная активность среды сочетается с экстремальными температурами и износом, стандартные нержавеющие стали исчерпывают рабочий ресурс. Для решения подобных задач применяются суперсплавы на основе никеля, хрома, молибдена и кобальта.
Сплав Hastelloy C-276 является стандартом для сред с высоким содержанием активного хлора, влажного хлоргаза, органических и концентрированных минеральных кислот. Его кристаллическая решетка невосприимчива к питтинговому разрушению и щелевой коррозии при температурах до 1200 °C. Сплавы семейства Monel на основе никеля и меди демонстрируют непревзойденную химическую стойкость в атмосфере фтористого водорода, плавиковой кислоты и концентрированных горячих щелочей.
Защитные износостойкие покрытия и химическая футеровка
Когда даже дорогие сплавы не могут обеспечить требуемый ресурс, прибегают к комбинированной защите поверхности. Для борьбы с интенсивным механическим износом, возникающим при обтекании термокармана потоками сред с высоким содержанием твердых абразивных частиц (угольная пыль, цементный шлам, кварцевый песок), применяется стеллитовое напыление. Кобальт-хромовый сплав (стеллит) наносится на рабочую часть методом высокоскоростного газопламенного напыления, создавая сверхтвердый поверхностный слой.
Для защиты от воздействия сверхагрессивных жидких сред, таких как концентрированная соляная, азотная или плавиковая кислоты, применяется технология футеровки фторопластом (PTFE). Наружная поверхность стальной несущей конструкции покрывается тонкой, но абсолютно герметичной оболочкой из химически инертного полимера. Стальной сердечник обеспечивает необходимую жесткость и сопротивление давлению, в то время как фторопластовый чехол исключает контакт химикатов с металлом. Также для защиты от кислых сред в металлургии и химическом синтезе могут применяться специализированные эмалевые покрытия.
Зависимость допустимого давления от толщины стенок термочехла
Способность противостоять высокому статическому давлению рабочей среды напрямую определяется геометрическими параметрами поперечного сечения, а именно — толщиной стенки. Тонкостенные конструкции обладают минимальной тепловой инерцией, однако их применение строго регламентировано. В соответствии со стандартами, защитные термочехлы с наружным диаметром 10, 12 или 14 мм и толщиной стенки не менее 1 мм допускается эксплуатировать при давлении, не превышающем 6,3 МПа (63 бар).
При увеличении давления до 25 МПа (250 бар) требования безопасности резко возрастают. В этих условиях минимально допустимая толщина стенки должна составлять не менее 2 мм для гильз диаметром 16 мм. Для работы под экстремальным давлением до 50 МПа (500 бар) используются исключительно утолщенные цельноточеные модели, где толщина стенки рассчитывается индивидуально с учетом температурного ослабления прочности выбранной марки стали.
Гидродинамическая прочность и предотвращение вибрационного резонанса
При обтекании защитной гильзы высокоскоростным потоком за ее корпусом возникает чередующийся срыв вихрей — гидродинамическое явление, известное как дорожка Кармана. Данный процесс порождает циклические подъемные и лобовые силы, способные раскачать термокарман до возникновения механического резонанса.
Неразрушающий контроль качества сварных соединений и литья
Для подтверждения эксплуатационной надежности изделий, работающих в тяжелых динамических режимах, производители используют комплексные методы дефектоскопии. Основными технологиями контроля выступают:
- Радиографический метод — просвечивание рентгеновскими лучами позволяет выявить внутренние поры, непровары и раковины в сварных швах;
- Пенетрационный контроль (цветная дефектоскопия) — нанесение высокодисперсных цветных индикаторов визуализирует поверхностные микротрещины;
- Ультразвуковая дефектоскопия — сканирование ультразвуком выявляет скрытые дефекты внутренней структуры металлического проката и литья.
Физика вихревого резонанса и стандарты расчета прочности
Если частота срыва вихрей совпадает с собственной частотой колебаний изделия, амплитуда микровибраций возрастает многократно. Это приводит к стремительному накоплению усталостных напряжений в металле — преимущественно в корневом сечении у стенки трубопровода. Результатом становится внезапный хрупкий излом детали, ведущий к масштабной утечке среды, аварийному останову установки и колоссальным финансовым убыткам.
Чтобы полностью исключить риск резонансного разрушения, на этапе проектирования обязательно выполняется динамический расчет на прочность в соответствии с требованиями стандартов ASME PTC 19.3 TW-2016 или отечественных нормативных методик.
Активное виброгашение: технология геликоидной геометрии Scruton
Если расчет показывает, что в заданных условиях стандартная гладкая гильза попадет в зону вибрационного резонанса, инженеры изменяют ее конструкцию. Традиционные методы борьбы с вибрацией — сокращение погружной длины или увеличение диаметра основания — не всегда применимы, так как они ухудшают точность измерений и повышают тепловую инерцию датчика.
Наиболее эффективным решением в таких ситуациях выступает использование защитных гильз конструкции Scruton (геликоидных или спиральных термокарманов). На наружной поверхности такого изделия выполняются специальные трехзаходные спиральные ребра, навитые вдоль оси погружной части.
Принцип работы геометрии Scruton заключается в искусственном разрушении единого фронта срывающихся вихрей. Набегающий поток, сталкиваясь со спиральными ребрами, разбивается на мелкие хаотичные завихрения, которые срываются асинхронно по всей длине. В результате амплитуда разрушительных поперечных вибраций снижается более чем на 90%. Применение данной технологии позволяет устанавливать длинные датчики в газовые потоки со скоростями свыше 30 м/с и жидкостные магистрали со скоростями более 10 м/с без риска разрушения.
Определение оптимальной длины и геометрических параметров
Геометрические параметры защитной гильзы напрямую определяют точность собираемых показаний КИПиА. Ошибки в расчете длины или диаметров приводят либо к механической невозможности сборки узла, либо к возникновению больших погрешностей в измерениях из-за неправильного распределения тепловых потоков.
Сопряжение внутренних размеров гильзы со штоком датчика
Внутренняя рабочая полость должна быть прецизионно согласована с геометрией погружаемой части (термобаллона) устанавливаемого датчика. Главным правилом является строгое соответствие внутренней длины термокармана и длины монтажной части датчика. Если гильза окажется короче измерительного зонда, датчик физически упрется в дно и его невозможно будет зафиксировать в бобышке. Если же она будет избыточно длинной, между торцом датчика и донышком кармана образуется воздушный зазор, играющий роль теплового изолятора, что приведет к искажению показаний КИПиА.
Радиальный зазор между наружным диаметром штока датчика и внутренним диаметром отверстия гильзы должен быть минимальным и составлять не более 0,5–1,0 мм. Например, для промышленного датчика со стандартным диаметром штока 8 мм внутренний канал растачивается до диаметра 9 мм. Превышение этого зазора приводит к резкому росту теплового сопротивления воздушной прослойки, увеличивая тепловую инерцию системы. Датчик начинает реагировать на реальные температурные изменения со значительным опозданием. Для обеспечения идеального сопряжения важно использовать проверенные промышленные первичные преобразователи температуры, изготовленные по строгим отраслевым стандартам.
Расчет глубины погружения в жидкие и газообразные среды
Для получения достоверных данных чувствительный элемент должен находиться непосредственно в зоне активного течения среды, где отсутствуют пристеночные завихрения и температурные искажения. Для жидких сред (вода, нефтепродукты, растворы химикатов) оптимальная глубина погружения рассчитывается в диапазоне от 33% до 66% от внутреннего диаметра трубопровода. Наилучшим решением считается позиционирование наконечника ровно по центру трубы (на отметке 50% ее диаметра).
Газообразные среды обладают меньшей плотностью и теплопроводностью, чем жидкости, из-за чего теплопередача от газа к металлическому чехлу протекает медленнее. Для компенсации этого эффекта глубина погружения в газовые потоки и паропроводы должна составлять не менее 50% от внутреннего диаметра трубопровода. На трубопроводах малых диаметров (менее 80 мм), где физически невозможно обеспечить требуемую глубину по радиальной оси, монтаж осуществляют на изгибах труб (в коленах) или под углом 45 градусов навстречу набегающему потоку.
Проектирование монтажной длины с учетом теплоизоляционного слоя
Современные промышленные трубопроводы и резервуары практически всегда покрываются слоем внешней теплоизоляции (минеральная вата, пенополиуретан, защитные кожухи) для снижения теплопотерь. При проектировании измерительного узла толщина этого изоляционного слоя должна быть обязательно скомпенсирована. Для этого используются термокарманы со специальной удлиненной шейкой — компенсационным отрезком, расположенным между монтажной резьбой (или фланцем) и точкой входа датчика КИПиА.
Длина компенсационной шейки проектируется таким образом, чтобы она полностью перекрывала толщину теплоизоляционного пирога и выносила соединительный узел за пределы защитного кожуха. Это решает три важные инженерные задачи: предотвращает появление локальных мостиков холода, исключает перегрев электронных компонентов и клеммных головок от излучения горячей трубы, а также обеспечивает удобный доступ обслуживающего персонала со слесарным инструментом для демонтажа датчика без разрушения теплоизоляции.
Применение подвижных штуцеров для компенсации допусков
В реальных условиях строительно-монтажных работ на промышленных объектах строгое соблюдение расчетных линейных размеров трубопроводной арматуры часто сопровождается неизбежными отклонениями. Для того чтобы жестко зафиксировать датчик внутри гильзы и компенсировать эти погрешности, применяются специальные подвижные (передвижные) штуцеры, монтируемые на шток измерительного прибора.
Подвижный штуцер позволяет плавно регулировать монтажную длину погружения непосредственно в процессе его установки на объекте. Монтажник может перемещать резьбовое кольцо штуцера вдоль штока, добиваясь идеального механического контакта торца датчика с донышком защитной гильзы. После позиционирования штуцер жестко затягивается, обеспечивая надежную фиксацию и исключая смещение под воздействием вибрационных нагрузок от работающих насосных или компрессорных установок.
Порядок подбора и составление технического запроса
Финальным этапом проектирования измерительного узла является правильное перенесение всех рассчитанных параметров в официальную техническую спецификацию для завода-изготовителя. Ошибки на данном этапе могут полностью обнулить результаты сложнейших расчетов.
Ключевые параметры для инженерного подбора гильз
Для точного изготовления изделия, которое идеально подойдет к датчику и трубопроводу на объекте, необходимо четко зафиксировать набор базовых параметров. Проектировщик должен собрать исчерпывающую информацию как о самом измерительном приборе, так и о физико-химических свойствах измеряемой среды.
В опросный лист в обязательном порядке вносятся следующие характеристики:
- Диаметр монтажной резьбы — размер наружной резьбы штуцера для вкручивания в бобышку;
- Диаметр внутренней резьбы — размер резьбового гнезда для фиксации головки датчика;
- Материал гильзы — марка стали или сплава, соответствующая агрессивности среды;
- Монтажная погружная длина — расчетное расстояние от торца резьбы до наконечника;
- Диаметр отверстия под шток — внутренний размер канала с учетом требуемого теплового зазора;
- Максимальное условное давление — показатель прочностного предела конструкции в мегапаскалях.
Приобрести качественную защитную фурнитуру и сопутствующие монтажные элементы можно через специализированный раздел, где представлены сертифицированные защитные гильзы для любых типов термометров и датчиков температуры.
Проектирование и практический подбор защитных гильз для промышленных термометров требуют детального учета совокупности химических, температурных и гидродинамических факторов рабочей среды. «МЕРАТЭК ИЗМЕРИТЕЛЬНАЯ ТЕХНИКА» предлагает квалифицированный инженерный подбор и комплексные поставки широкого ассортимента защитной арматуры, изготовленной в строгом соответствии с действующими государственными стандартами и техническими условиями. Использование выверенных инженерных методик расчета на вибрационную прочность в сочетании с ответственным составлением письменных спецификаций позволяет полностью исключить риски аварийной разгерметизации трубопроводов. Грамотно подобранный термокарман гарантирует непрерывность технологических процессов, обеспечивая долговечность и точность работы измерительных приборов КИПиА.
